2008年,由中国北京承办的第29届奥运会及第13届残奥会开闭幕仪式,万众瞩目,在国家体育场鸟巢盛大举行,精彩表演、独特创意、恢弘画面,带来强烈震撼和美的享受.



----开闭幕式舞台效果和装置的自动控制系统由总参总装备部调试实现,控制系统分为四部分,即上空吊挂系统(威亚)、上空跳跃系统、上空碗边小车系统、地面设备系统,采用多套西门子公司S7-400H冗余系统,庞大的控制和场景数据,经由多套杰控公司FameView软件进行处理和传送,精确出色完成控制任务;

----每套控制系统启动后,多达8K字节的控制和场景数据,以秒为单位源源不断的从数据服务器经过FameView组态软件,通过以太网传送到S7-400H中进行控制,实现舞台效果;

----FameView组态软件提供了稳定高效的API编程函数,舞台主程序通过调用API函数,便捷快速的把预先编制的控制和场景数据,批量送入组态软件的设备数据表中,而不是通过变量逐个传送,使得高速通讯成为可能;

----FameView组态软件使用计算机自带普通网卡,不安装SIMATIC NET,通过内置S7TCP驱动与S7-400H进行高速通讯,S7TCP驱动支持批量数据传送和多通道并行通讯功能,使得8K字节的数据量,每秒种能通讯7次之多,足够满足控制要求;

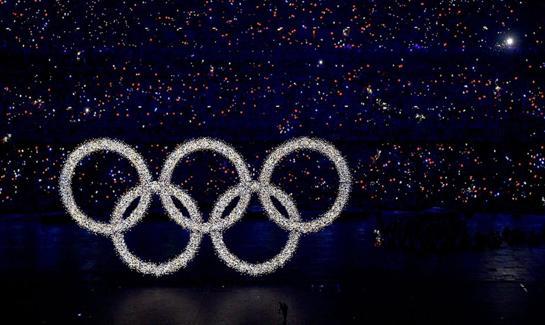

    奥运会开幕式上空共安装了31套威亚装置,每套包括1台移动小车、1个带滑轮吊具和3台卷扬机,鸟巢上空的承载钢索系统是小车滑动的轨道,这些钢索东西南北交错;当操作员在上空控制台发出各种指令时,自动控制卷扬机收、放钢丝绳,拉动小车在钢索上来回移动和滑轮吊具上下运动;开幕式演出中,吊威亚的有仙女、宇航员、放风筝小姑娘、梦幻五环、巨型纸等;

上空跳跃系统和上空碗边小车系统

WWW_PLCJS_COM－PLC－技.术_网

    在鸟巢碗边下部设有100台碗边跳跃装置,每台承载80公斤,升降速度每秒3米;100台碗边跳跃装置可同时使用;在鸟巢碗边上部设有9台碗边行走升降小车,每台承载80公斤,升降、行走速度每秒3米,9台碗边行走升降小车可同时使用;

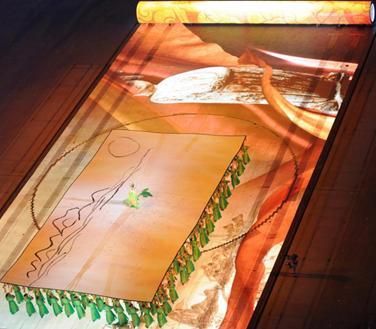

    地面控制系统比较复杂,开幕式中的卷轴画卷,慢慢展开,划开中国悠悠五千年的文明,所有故事都从那幅卷轴开启,从上古到四大发明,到文字,到时代变迁,到丝绸之路,环环相扣,一步探着一步,一步步走出中国五千年的文明……

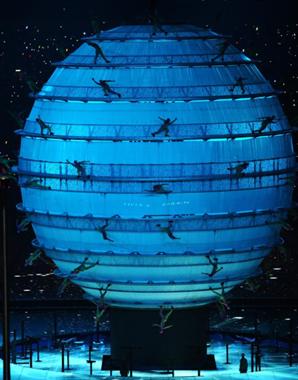

    鸟巢中心舞台,是一个直径20米的升降台,“地球”就藏在舞台下面巨大“地坑”中,“地坑”顶端盖板可以平移;随着刘欢和莎拉.布莱曼的歌声响起,这个有六层楼高,直径约18米的“地球”缓缓从中升起;“地球”上不但有七大洲、四大洋,连颜色都和地球仪上的一样,甚至“地球”上站着很多人,这些人在不停奔跑,还做着前空翻、后空翻这样的高难度动作;
