MOXA闪亮水立方
傅昆
作为2008奥运会的重要赛事场馆，国家游泳中心（“水立方”）堪称现代建筑史上的一颗明珠。水立方总建筑面积65,000~80,000m2 ，与中轴线另一侧的国家体育场遥相呼应、相得益彰，以和谐的面貌把主场区的气氛推向高潮。水立方现可容纳座席17,000个，2008奥运会的游泳、跳水、花样游泳、水球等重要水上赛事将都在这里举行，并且赛后它将成为北京最大的、具有国际先进水平的多功能游泳、运动、健身、休闲中心，成为奥林匹克运动留给北京的宝贵遗产和北京城市建设新亮点。
在建筑照明和灯光景观方面，晶莹剔透、变幻莫测的水立方更是成为最先进的灯光控制技术的“集大成者”，而来自MOXA这一工控民族品牌的网络通讯产品则成为了“集大成”过程中的重要功臣。
满足严格的照明控制要求
就一个大型建筑而言，在灯光方面首先是要满足其内部照明的必备功能需求，其次才是景观灯光点缀。作为奥运会主要的比赛场馆，水立方对于内部照明的控制与通讯有着非常严格的要求。主要体现在：
l 网络具有冗余的能力，某处网络出现故障时，能够切换到备份路径，不影响通讯。
l 水立方的运营时间很长，要求交换机要具有很长的MTBF时间。
l 北京的温度变化很大，要求设备支持宽温操作。
水立方的照明控制系统结构如图所示：网络全部采用双网冗余架构，在逻辑上从底至上依次可分为设备层、汇聚层和核心层三层，而MOXA的一系列以太网交换机产品则应用在这个网络各个层次上。
首先，在现场终端的灯光控制器部分，采用了MOXA的188台EDS-316-T16口非网型以太网交换机，主要负责连接现场的LED灯光控制器，控制灯的开关和颜色。这款交换机专为恶劣的工业环境设计，符合FCC、TüV、UL及CE标准，通过了100％的烧机测试，满足了现场控制严格的可靠性要求，并且内嵌的智能报警功能，可以帮助系统维护与监控网络的运行状况，具有很好的智能化通讯能力。
其次，作为现场与中央监控室的连接部分，照明控制网络的汇聚层应用了MOXA的16台EDS-516A -MM-SC16口网管型冗余以太网交换机，主要用于连接现场层和核心层，一方面向下与EDS-316-T进行双绞线连接，另一方面向上与EDS-726进行多模光纤连接，通讯速率为100Mbps
在最上层的核心层部分，采用了MOXA的高端产品——两台EDS-72624+2G 模块化千兆冗余以太网交换机，负责连接汇聚层的EDS-516A -MM-SC和服务器。
据系统的集成商介绍，水立方照明系统控制项目选择MOXA的产品，主要因为MOXA的工业以太网交换机所具备安全可靠性和环境适应性。例如这些产品都通过了国际UL、IEC，国内CE 、海事认证DNV、GL等众多认证；其操作适应-40--75℃ 的宽温环境和5%-95%的相对湿度环境，平均无故障时间MTBF达240,000小时，无风扇的工业设计还降低了设备能耗和噪音。
简化复杂的灯光景观控制
相对于一般建筑，水立方还有对建筑外观的艺术灯光景观要求。每当夜色降临，五彩缤纷，晶莹夺目的水立方的背后，是一个包含了40多万支LED，50万粒大功率发光二极管和3.7万套专用景观灯具，近6万个结点的庞大控制网络，也是世界上最大的LED艺术灯光工程。
在如此庞大的灯光控制网络中，通讯无疑是最为重要的。作为典型的串口设备，大量的LED灯光控制器需要进行与上层以太网进行通讯，以便实现分布集中式的监督与控制。对此，世界级串口设备联网专家——MOXA的嵌入式模块在简化设备联网和简便安装过程中发挥了重要作用。
负责对该项目进行系统集成的某景观工程公司的工程师介绍说，他们选用了MOXA的NE4100T-T嵌入式设备联网模块作为通讯设备。该模块内建的TCP/IP通讯协议可以轻松地将串口设备联网，不需要花大量的时间与精神编写TCP/IP通讯协议。同时，这款模块产品体积精巧，连信用卡的一半都不到，这样的体积可以使得NE-4100T与串口设备进行轻松的整合，而人性化的设定选项也使得使用非常方便。灯光景观控制系统结构如下：
其实不止是水立方，包括国家体育场、首都机场三号航站楼、北京地铁、CCTV大楼、奥林匹克公园在内的很多基础和配套设施，都使用了MOXA的产品。总部设于台湾的MOXA公司，专注于工业设备联网产品，是多串口卡和串口服务器的全球领先供应商。近年来，MOXA工业以太网交换机和嵌入式计算机也深受用户认可。因此，水立方这样的奥运项目才会选用MOXA的产品，这充分体现了广大用户对其品质的认可和信任。
WWW_PLCJS※COM－PLC－技.术_网(可※编程控※制器技术门户)
MOXA闪亮水立方
WWW※PLCJS_COM－PL＃C－技.术_网(可编※程控※制器技术门户)
WWW_P※LCJS_COM－PLC－)技.术_网
傅昆
P.L.C.技.术.网——可编程控制器技术门户
WWW_P※LCJS_CO※M－PLC－技－.术_网
作为2008奥运会的重要赛事场馆，国家游泳中心（“水立方”）堪称现代建筑史上的一颗明珠。水立方总建筑面积65,000~
WWW_PLC※JS_COM－PLC－技.术_网(可编程控※制器技术门户)
WWW_PLCJS※COM－PLC－技.术_网(可※编程控※制器技术门户)
在建筑照明和灯光景观方面，晶莹剔透、变幻莫测的水立方更是成为最先进的灯光控制技术的“集大成者”，而来自MOXA这一工控民族品牌的网络通讯产品则成为了“集大成”过程中的重要功臣。
plcjs.技.术_网
WWW_P※LCJS_CO※M－PLC－技－.术_网
WWW_PLCJS_COM－PLC－技.术_网
W1WW_P4LCJS_COM－PLC－技.术_网
WW.W_PLCJS_COM－PLC－技.术_网
WWW_P※LCJS_CO※M－PLC－技－.术_网
满足严格的照明控制要求
WWW.PLCJS.COM——可编程控制器技术门户
WWcW_PLCJS_COM－PLC－技.术_网
就一个大型建筑而言，在灯光方面首先是要满足其内部照明的必备功能需求，其次才是景观灯光点缀。作为奥运会主要的比赛场馆，水立方对于内部照明的控制与通讯有着非常严格的要求。主要体现在：
WWW_PLCJS_COM－PLC－技.术_网
WWW_PL※CJS_COM－PLC－技.术_网
l 网络具有冗余的能力，某处网络出现故障时，能够切换到备份路径，不影响通讯。
WWW_PLCJ－S_COM－PLC－技.术_网(可－编程控－制器技术－门户)
WWcW_PLCJS_COM－PLC－技.术_网
l 水立方的运营时间很长，要求交换机要具有很长的MTBF时间。
W1WW_P4LCJS_COM－PLC－技.术_网
P.L.C.技.术.网——可编程控制器技术门户
l 北京的温度变化很大，要求设备支持宽温操作。
WWW_P※LCJS_CO※M－PLC－技－.术_网
WWW_PLCJS_COM－PLC－技.术_网

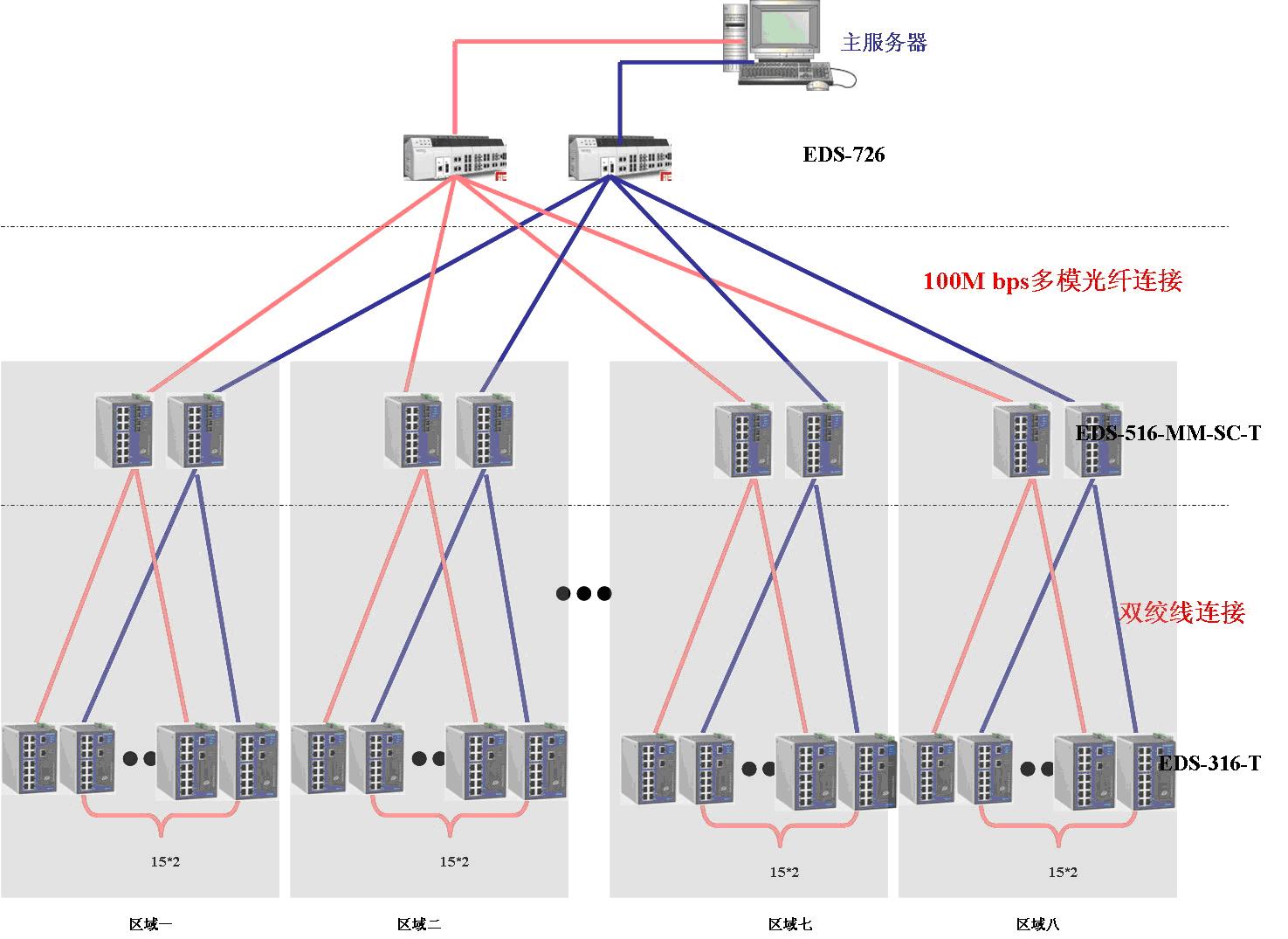

水立方的照明控制系统结构如图所示：网络全部采用双网冗余架构，在逻辑上从底至上依次可分为设备层、汇聚层和核心层三层，而MOXA的一系列以太网交换机产品则应用在这个网络各个层次上。
